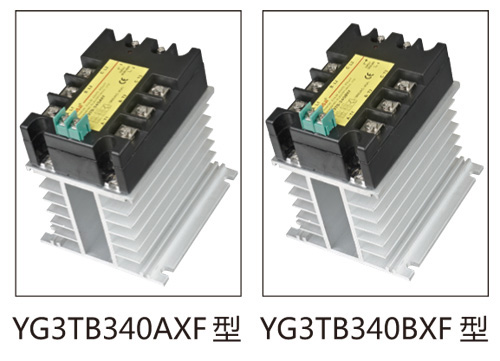

| 无触点卡规式接触器系列 >> 无触点交流接触器带辅助 YG3TB340AXF/BXF

产品特性和应用	产品特性： ● 体积小，防水，防震动，无噪音无触点引弧; ● 光电隔离，耐压高，寿命长，抗干扰强，可靠性高; ● 交流负载采用双向可控硅输出，零电流开启，零电流关断; ● 极低的导通电阻, 标准模数化尺寸，配有安全保护盖; ● 输入信号与TT0 和COMS 数字逻辑电路兼容; ● ; 产品应用：广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，三相电动机，白炽灯，各种电磁阀，娱乐设施, 医疗, 加热控温设备等自动化控制领域。特别适用于防腐，潮湿，防尘，防爆等恶劣频繁开关的场合。是交流接触器更新代替产品。
产品型号	YG3TB325AXF YG3TB340AXF YG3TB360AXF YG3TB380AXF	YG3TB325BXF YG3TB340BXF YG3TB360BXF YG3TB380BXF
负载电压	负载：380VAC; 辅助触点：5A/250VAC	负载：380VAC; 辅助触点：5A/250VAC
负载电流	25A 40A 60A 80A 100A	25A 40A 60A 80A 100A
控制电压	80-250VAC	5-24VDC
控制电流	12mA	10-25mA
通态降压	≤ 1.5V	≤ 1.5V
通态漏电流	≤ 2mA	≤ 2mA
开关时间	10ms	10ms
隔离电压	≥2500V	≥2500V
绝缘电压	≥2000V	≥2000V
动作状态指示	LED	LED
工作环境	-40-80℃	-40-80℃
外形尺寸	145×100×143(mm)	145×100×143(mm)
安置方式	螺栓固定 M4	螺栓固定 M4
重量	1250g	1250g
外形尺寸安置方式(mm)
接线图
代号	F501
