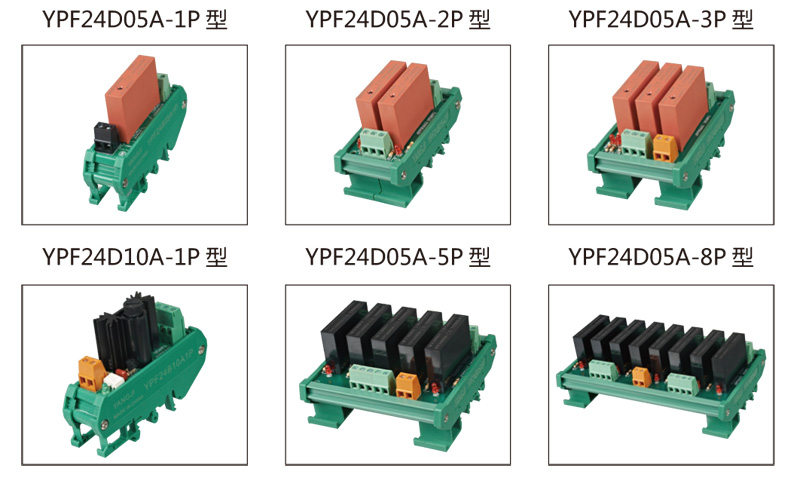

电路板/模组式固态继电器系列 >> 模组式固态继电器 YPF24□


产品特点

产品特性:
● 体积小,防水,防震动,无噪音无触点引弧;
● 光电隔离,耐压高,寿命长,抗干扰强,可靠性高;
● 交流负载采用双向可控硅输出,零电流开启,零电流关断;
● 直流负载采用双极型三极管输出,导通压降底开关速度快;
● 输入信号与TTO 和COMS 数字逻辑电路兼容;
● 多回路控制,国际标准化卡规式安装,标准模数化尺寸;

产品应用:
广泛应用在化工仪器设备,食品机械,包装机械,纺织机械,数控机床,健身器材,娱乐设施,小型电动机,白炽灯,各种电磁阀,也可以作为大功率电磁继电器的推动级。
可以代替市面上的中间继电器、固态继电器、PLC 输出放大板、PLC 功率放大板、可控硅输出板、晶体管输出板、电磁继电器输出板。

规格分类 YPF24A10A□ P YPF24B10A □P) YPF10D10A □ P
负载电流 (15A(4.2A)Fuse:6.3AF) 单回路带保险管;(3A、5A、10A)× n 多回路
负载电压 24-380VAC 24-380VAC 5-100VDC
控制电压 单路信号:80-250VAC 单路信号:12-24VDC 单路信号:12-24VDC
控制电流 单路电流:12mA 单路电流:6-35mA 单路电流:6-35mA
绝缘电压 ≥1500V
通态降压 ≤1.1V ≤1.1V ≤1.3V
通态漏电流 ≤1mA ≤1mA ≤1mA
隔离电压 ≥2500V ≥2500V ≥1500V
开关时间 ≤ 0.1ms ≤ 0.1ms ≤ 0.1ms
动作状态指示 LED LED LED
工作环境温度 -40℃--80℃ -40℃--80℃ -40℃--80℃
重量 55g(1p)

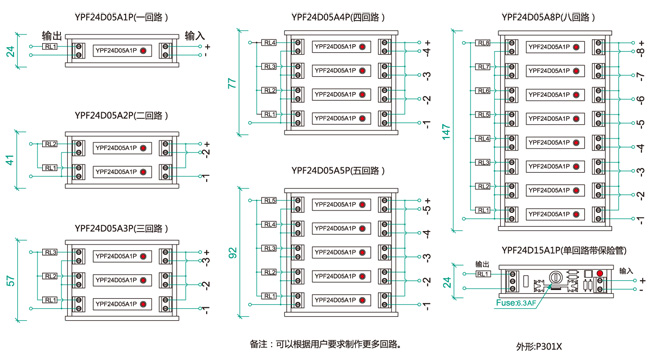

外形尺寸(mm)
41×15×32mm
接线图
代号 P301
