| 产品特性和应用 |
产品特性：
● 体积小，防水，防震动，无噪音无触点引弧;
● 输入回路与输出回路之间变压器隔离, 寿命长, 可靠性高；
● 直流负载采用功率氧化物场效应管输出（MOSFET)；
● 极低的导通电阻, 标准模数化尺寸，配有安全保护盖；
● 输入信号与TTO 和COMS 数字逻辑电路兼容；
● 。
产品应用：
广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，小型电动机，白炽灯，各种电磁阀，娱乐设施等自动化控制领域。
特别适用于防腐，潮湿，防尘，防爆等恶劣频繁开关的场合 |

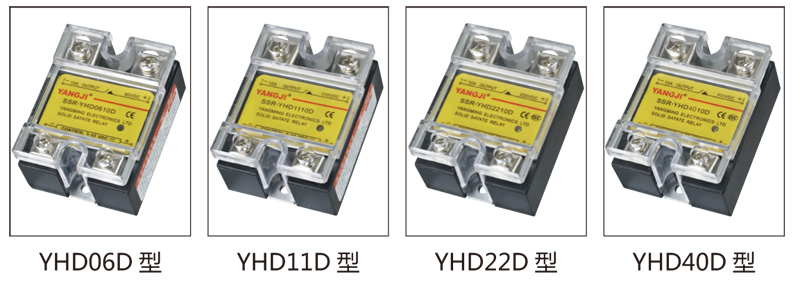

| 产品型号 |
YHD0610D YHD0660D
YHD0625D YHD0680D
YHD0630D YHD06100D
YHD0640D YHD06125D
YHD0650D YHD06150D |
YHD1110D YHD1160D
YHD1125D YHD1180D
YHD1130D YHD11100D
YHD1140D YHD11125D
YHD1150D YHD11150D |
YHD2210D YHD2260D
YHD2225D YHD2280D
YHD2230D YHD22100D
YHD2240D YHD22125D
YHD2250D YHD22150D |
YHD4010D YHD4060D
YHD4025D YHD4080D
YHD4030D YHD40100D
YHD4040D YHD40125D
YHD4050D YHD40150D |
| 负载电压 |
5-60VDC |
5-110VDC |
5-220VDC |
5-400VDC |
| 负载电流 |
10A 15A 20A 25A 30A 40A 50A 60A 80A 100A 125A 150A |
10A 15A 20A 25A 30A 40A 50A 60A 80A 100A 125A 150A |
10A 15A 20A 25A 30A 40A 50A 60A 80A 100A 125A 150A |
10A 15A 20A 25A 30A 40A 50A 60A 80A 100A 125A 150A |
| 控制电压 |
3-32VDC |
3-32VDC |
3-32VDC |
3-32VDC |
| 控制电流 |
5-55mA |
5-55mA |
5-55mA |
5-55mA |
| 通态降压 |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
| 通态漏电流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 开关时间 |
10ms |
10ms |
10ms |
10ms |
| 隔离电压 |
≥1500V |
≥1500V |
≥1500V |
≥1500V |
| 绝缘电压 |
≥1500V |
≥1500V |
≥1500V |
≥1500V |
| 动作状态指示 |
LED |
LED |
LED |
LED |
| 工作环境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
58×45×32(mm) |
58×45×32(mm) |
58×45×32(mm) |
58×45×32(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
90g |
90g |
90g |
90g |

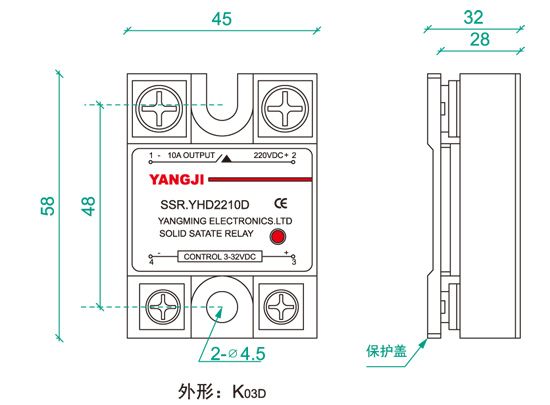

外形尺寸
安置方式(mm) |
 |

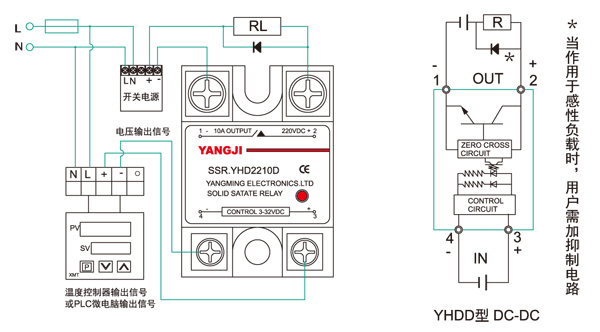

| 接线图 |
 |
| 代号 |
K03D |
