| 单相直流固态继电器系列 >> 单相直流固态继电器 JHD06G/JHD11G/JHD22G/JHD40G

产品特性和应用 产品特性：
● 体积小，防水，防震动，无噪音无触点引弧;
● 输入回路与输出回路之间变压器隔离, 寿命长, 可靠性高；
● 直流负载采用功率氧化物场效应管输出（MOSFET)；
● 极低的导通电阻, 标准模数化尺寸，配有安全保护盖；
● 输入信号与TTO 和COMS 数字逻辑电路兼容；
● 。

产品应用：
广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，小型电动机，白炽灯，各种电磁阀，娱乐设施等自动化控制领域。
特别适用于防腐，潮湿，防尘，防爆等恶劣频繁开关的场合

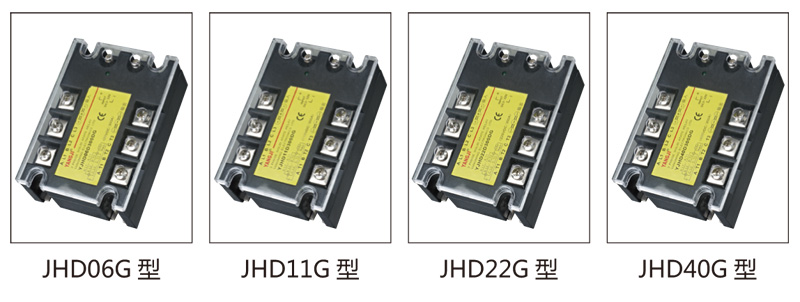

产品型号 JHD06150DG
JHD06200DG
JHD06250DG
JHD06300DG
JHD06400DG		 JHD11150DG
JHD11200DG
JHD11250DG
JHD11300DG
JHD11400DG		 JHD22150DG
JHD22200DG
JHD22250DG
JHD22300DG
JHD22400DG		 JHD40150DG
JHD40200DG
JHD40250DG
JHD40300DG
JHD40400DG
负载电压 5-60VDC 5-110VDC 5-220VDC 5-400VDC
负载电流 150A 200A 250A 300A 400A 150A 200A 250A 300A 400A 150A 200A 250A 300A 400A 150A 200A 250A 300A 400A
控制电压 3-32VDC 3-32VDC 3-32VDC 3-32VDC
控制电流 12-150mA 12-150mA 12-150mA 12-150mA
通态降压 ≤ 1.5V ≤ 1.5V ≤ 1.5V ≤ 1.5V
通态漏电流 ≤ 2mA ≤ 2mA ≤ 2mA ≤ 2mA
开关时间 10ms 10ms 10ms 10ms
隔离电压 ≥1500V ≥1500V ≥1500V ≥1500V
绝缘电压 ≥1500V ≥1500V ≥1500V ≥1500V
动作状态指示 LED LED LED LED
工作环境 -40-80℃ -40-80℃ -40-80℃ -40-80℃
外形尺寸 105×74×38(mm) 105×74×38(mm) 105×74×38(mm) 105×74×38(mm)
安置方式 螺栓固定 M4 螺栓固定 M4 螺栓固定 M4 螺栓固定 M4
重量 400g 400g 400g 400g

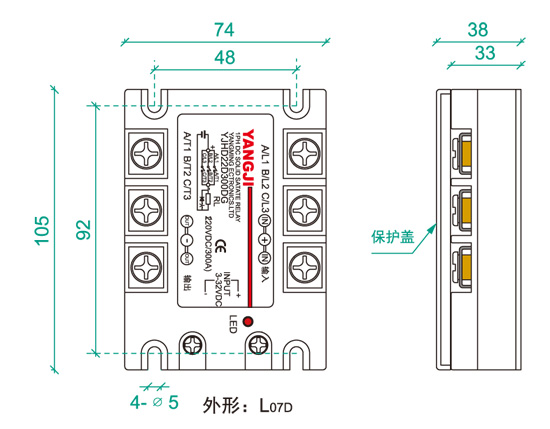

外形尺寸
安置方式(mm)
接线图
代号 L07D
