| 产品特性和应用 |
产品特性：
● 体积小，防水，防震动，无噪音无触点引弧;
● 内置阻容吸收回路，寿命长，抗干扰强，可靠性高；
● 采用两只单向可控硅反并联组成移相调节输出，调节范围宽；
● 输入外接电位器即可实现输出电压调节，使用简单化；
● 螺丝固定安装，标准模数化尺寸；
● ;
产品应用：
典型应用：
◆工业设备温度控制；
◆阻性加热元件控制；
◆白炽灯调光控制；
◆传送带速度控制；
◆小型交流串激电机调速；
◆以及其它自动化功率调节场合；
不适用场合:
◆交流电机控制；
◆变压器的原边调节控制；
◆需要完整正弦波输入的应用；
◆需要过零输出控制的应用；
◆不能承受由调相波形引起射
频干扰的场合, 容性负载, 以
及整流电路的调节控制； |

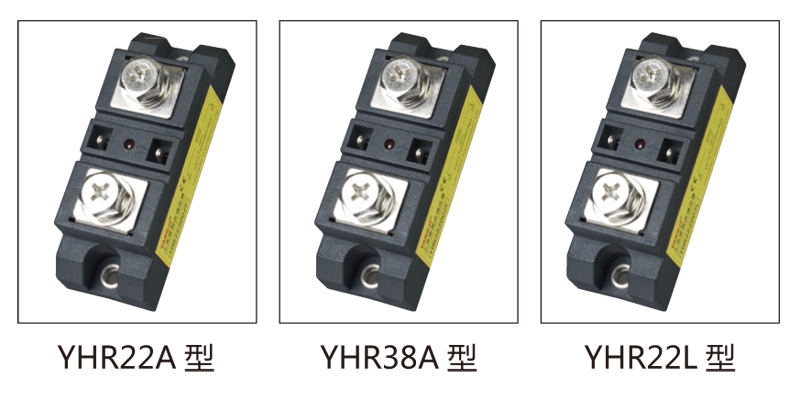

| 产品型号 |
YHR22150ZF
YHR22200ZF
YHR22300ZF
YHR22400ZF |
YHR38150ZF
YHR38200ZF
YHR38300ZF
YHR38400ZF |
YHR22150ZL
YHR22200ZL
YHR22300ZL
YHR22400ZL |
| 负载电压 |
0-220VAC |
0-380VAC |
0-220VAC |
| 负载电流 |
150A 200A 300A 400A |
150A 200A 300A 400A |
150A 200A 300A 400A |
| 控制电压 |
外接：470-560KΩ 电位器 (Potentiometer) |
外接：470-560KΩ 电位器 (Potentiometer) |
外接：470-560KΩ 电位器 (Potentiometer) |
| 控制电流 |
全波控制输出 |
全波控制输出 |
半波控制输出 |
| 通态降压 |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
| 通态漏电流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 开关时间 |
/ |
/ |
/ |
| 隔离电压 |
输入- 输出强弱电不隔离(Please becarefu of electricicity) |
输入- 输出强弱电不隔离(Please becarefu of electricicity) |
输入- 输出强弱电不隔离(Please becarefu of electricicity) |
| 绝缘电压 |
≥2000V |
≥2000V |
≥2000V |
| 动作状态指示 |
LED |
LED |
LED |
| 工作环境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
94×34×42(mm) |
94×34×42(mm) |
94×34×42(mm) |
| 安置方式 |
螺栓固定 M5 |
螺栓固定 M5 |
螺栓固定 M5 |
| 重量 |
240g |
240g |
240g |

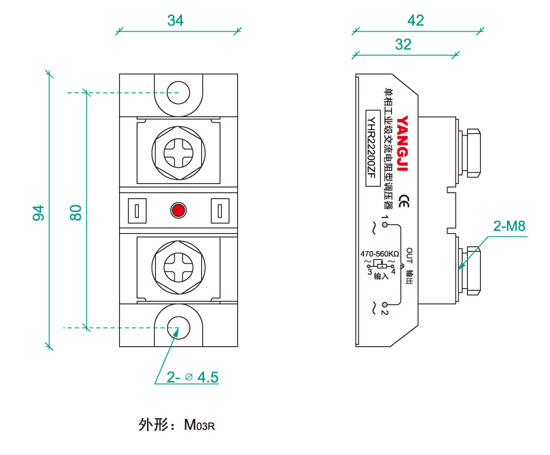

外形尺寸
安置方式(mm) |
 |

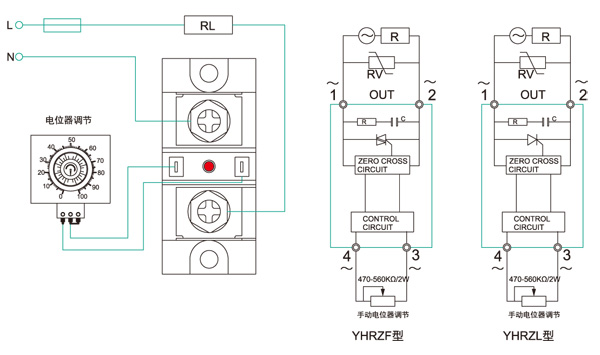

| 接线图 |
 |
| 代号 |
M03R |
