| 多回路/特殊型固态继电器系列 >> 常开常闭交流固态继电器 YHD24A-1D/1Z

产品特性和应用	产品特性： ● 体积小，防水，防震动，无噪音无触点引弧; ● 光电隔离，耐压高，寿命长，抗干扰强，可靠性高; ● 交流负载采用双向可控硅输出，零电流开启，零电流关断; ● 输入信号与TT0 和COMS 数字逻辑电路兼容; ● 。产品应用：广泛应用在化工仪器设备，食品机械，健身器材，小型电动机，白炽灯，各种电磁阀，加热控温设备等自动化控制领域。 1Z: 当输入给一定控制信号，输出负载由一路切换为另外一路工作； 1D: 输入给一定控制信号，输出负载由常闭工作状态变为不工作状态。
产品型号	YHD2410A1Z YHD2425A1Z YHD2415A1Z YHD2430A1Z YHD2420A1Z YHD2440A1Z	YHD2410A1D YHD2425A1D YHD2415A1D YHD2430A1D YHD2420A1D YHD2440A1D
负载电压	240VAC( 常开常闭型）	240VAC( 常闭型）
负载电流	10A 15A 20A 25A 30A 40A	10A 15A 20A 25A 30A 40A
控制电压	5-24VDC	5-24VDC
控制电流	6-25mA	6-25mA
通态降压	≤ 1.3V	≤ 1.3V
通态漏电流	≤ 2mA	≤ 2mA
开关时间	10ms	10ms
隔离电压	≥2500V	≥2500V
绝缘电压	≥2000V	≥2000V
动作状态指示	LED	LED
工作环境	-40-80℃	-40-80℃
外形尺寸	58×45×28(mm)	58×45×28(mm)
安置方式	螺栓固定 M4	螺栓固定 M4
重量	130g	130g

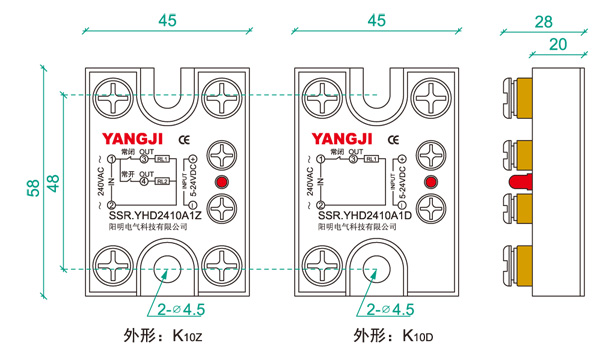

外形尺寸安置方式(mm)

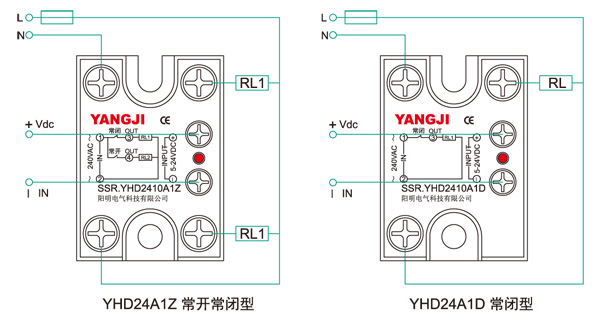

接线图
代号	k10z K10D
