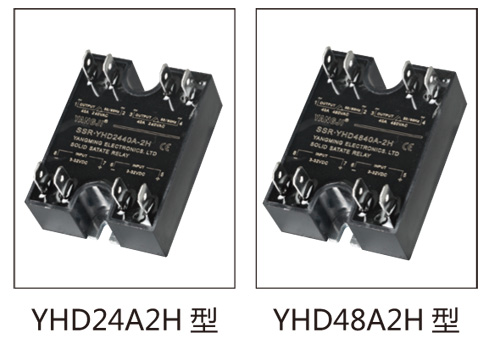

| 多回路/特殊型固态继电器系列 >> 二回路交流固态继电器 YHD24A/48A-2H

产品特性和应用	产品特性： ● 体积小，防水，防震动，无噪音无触点引弧; ● 光电隔离，耐压高，寿命长，抗干扰强，可靠性高; ● 交流负载采用双向可控硅输出，零电流开启，零电流关断; ● 输入信号与TT0 和COMS 数字逻辑电路兼容; ● 。产品应用：广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，小型电动机，白炽灯，各种电磁阀，娱乐设施, 加热控温设备等自动化控制领域。特别适用于需要双路或多路控制开关的场合。
产品型号	YHD2410A2H YHD2425A2H YHD2415A2H YHD2430A2H YHD2420A2H YHD2440A2H	YHD4810A2H YHD4825A2H YHD4815A2H YHD4830A2H YHD4820A2H YHD4840A2H
负载电压	240VAC	480VAC
负载电流	(10A 15A 20A 25A 30A 40A)x2 回路	(10A 15A 20A 25A 30A 40A)x2 回路
控制电压	3-32VDC	3-32VDC
控制电流	6-25mA	6-25mA
通态降压	≤ 1.3V	≤ 1.3V
通态漏电流	≤ 2mA	≤ 2mA
开关时间	10ms	10ms
隔离电压	≥2500V	≥2500V
绝缘电压	≥2000V	≥2000V
动作状态指示	/	/
工作环境	-40-80℃	-40-80℃
外形尺寸	58×45×32(mm)	58×45×32(mm)
安置方式	螺栓固定 M4	螺栓固定 M4
重量	130g	130g

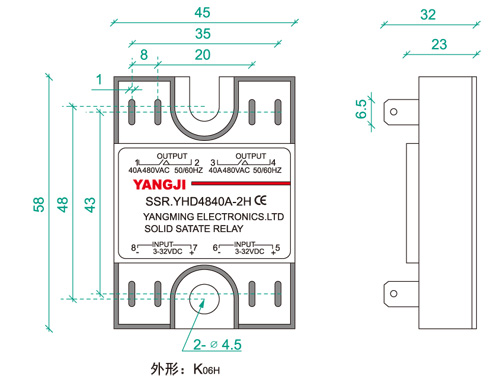

外形尺寸安置方式(mm)

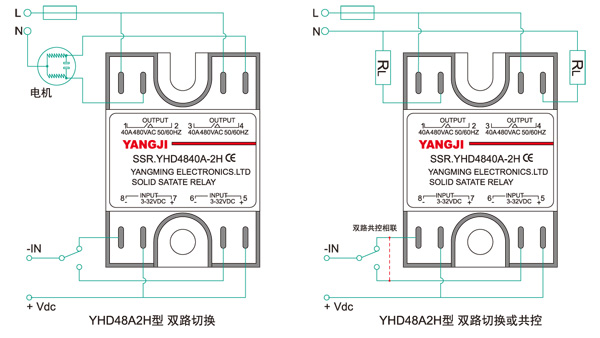

接线图
代号	K05S
