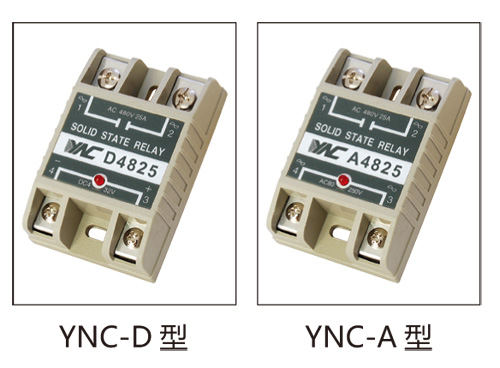

| 产品特性和应用 |
产品特性：
●体积小，防水，防震动，无噪音无触点引弧;
● 光电隔离，耐压高，寿命长，抗干扰强，可靠性高;
● 交流负载采用双向可控硅输出，零电流开启，零电流关断;
● 输入信号与TT0 和COMS 数字逻辑电路兼容;
● 螺丝固定安装，标准模数化尺寸;
产品应用：
广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，小型电动机，白炽灯，各种娱乐设施, 加热控温设备等自动化控制领域。
特别适用于防腐，潮湿，防尘，防爆等恶劣频繁开关的场合。 |

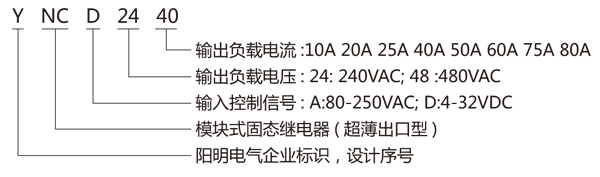

| 型号注释 |
 |
| 产品型号 |
YNCD2410 YNCD2410
YNCD2420 YNCD2460
YNCD2425 YNCD2475
YNCD2440 YNCD2480 |
YNCD4810 YNCD4850
YNCD4820 YNCD4860
YNCD4825 YNCD4875
YNCD4840 YNCD4880 |
YNCA2410 YNCA2450
YNCA2420 YNCA2460
YNCA2425 YNCA2475
YNCA2440 YNCA2480 |
YNCA4810 YNCA4850
YNCA4820 YNCA4860
YNCA4825 YNCA4875
YNCA4840 YNCA4880 |
| 负载电压 |
12-240VAC |
24-480VAC |
12-240VAC |
24-480VAC |
| 负载电流 |
10A 20A 25A 40A 50A 60A 75A 80A |
10A 20A 25A 40A 50A 60A 75A 80A |
10A 20A 25A 40A 50A 60A 75A 80A |
10A 20A 25A 40A 50A 60A 75A 80A |
| 控制电压 |
4-32VDC |
4-32VDC |
80-250VAC |
80-250VAC |
| 控制电流 |
6-25mA |
6-25mA |
12mA |
12mA |
| 通态降压 |
≤ 1.3V |
≤ 1.3V |
≤ 1.3V |
≤ 1.3V |
| 通态漏电流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 开关时间 |
10ms |
10ms |
10ms |
10ms |
| 隔离电压 |
≥2500V |
≥2500V |
≥2500V |
≥2500V |
| 绝缘电压 |
≥2000V |
≥2000V |
≥2000V |
≥2000V |
| 动作状态指示 |
LED |
LED |
LED |
LED |
| 工作环境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
58×43×27(mm) |
58×43×27(mm) |
58×43×27(mm) |
58×43×27(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
85g |
85g |
85g |
85g |

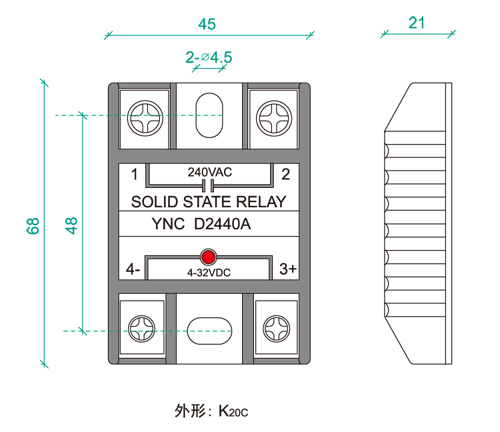

外形尺寸
安置尺寸(mm) |
 |

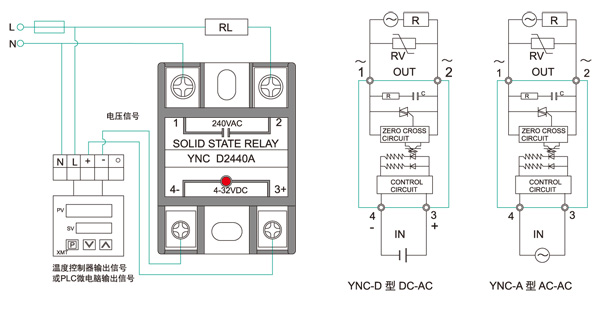

| 接线图 |
 |
| 代号 |
K20C |
