| 产品特性和应用 |
产品特性：
●体积小，防水，防震动，无噪音无触点引弧;
● 光电隔离，耐压高，寿命长，抗干扰强，可靠性高;
● 交流负载采用双向可控硅输出，零电流开启，零电流关断;
● 输入信号与TT0 和COMS 数字逻辑电路兼容;
● 螺丝固定安装，标准模数化尺寸，配有安全保护罩;
产品应用：
广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，小型电动机，白炽灯，各种电磁阀，娱乐设施,加热控温设备等自动化控制领域。
特别适用于防腐，潮湿，防尘，防爆等恶劣频繁开关的场合 |

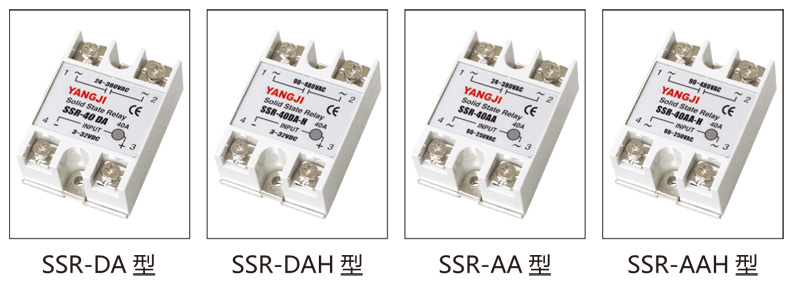

| 产品型号 |
SSR-10DA SSR-50DA
SSR-15DA SSR-60DA
SSR-20DA SSR-75DA
SSR-25DA SSR-80DA
SSR-40DA SSR-90DA |
SSR-10DAH SSR-50DAH
SSR-15DAH SSR-60DAH
SSR-20DAH SSR-75DAH
SSR-25DAH SSR-80DAH
SSR-40DAH SSR-90DAH |
SSR-10AA SSR-50AA
SSR-15AA SSR-60AA
SSR-20AA SSR-75AA
SSR-25AA SSR-80AA
SSR-40AA SSR-90AA |
SSR-10AAH
SSR-50AAH
SSR-15AAH
SSR-60AAH
SSR-20AAH
SSR-75AAH
SSR-25AAH
SSR-80AAH
SSR-40AAH
SSR-90AAH |
| 负载电压 |
24-380VAC( 基本型） |
90-480VAC( 高压型） |
24-380VAC( 基本型） |
90-480VAC( 高压型） |
| 负载电流 |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
| 控制电压 |
3-32VDC |
3-32VDC |
80-250VAC |
80-250VAC |
| 控制电流 |
6-25mA |
6-25mA |
12mA |
12mA |
| 通态降压 |
≤ 1.1V |
≤ 1.3V |
≤ 1.1V |
≤ 1.3V |
| 通态漏电流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 开关时间 |
10ms |
10ms |
10ms |
10ms |
| 隔离电压 |
≥2500V |
≥2500V |
≥2500V |
≥2500V |
| 绝缘电压 |
≥2000V |
≥2000V |
≥2000V |
≥2000V |
| 动作状态指示 |
LED |
LED |
LED |
LED |
| 工作环境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
62×45×23.5(mm) |
62×45×23.5(mm) |
62×45×23.5(mm) |
62×45×23.5(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
130g |
130g |
130g |
130g |

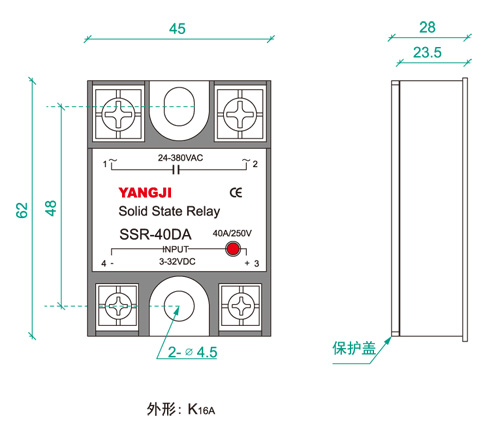

外形尺寸
安置方式(mm) |
 |

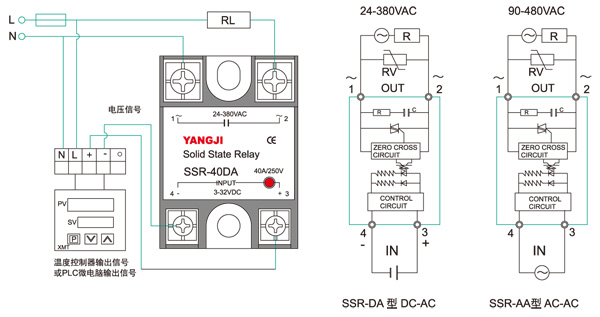

| 接线图 |
 |
| 代号 |
K16A |
