| 产品特性和应用 |
产品特性：
●体积小，防水，防震动，无噪音无触点引弧;
● 光电隔离，耐压高，寿命长，抗干扰强，可靠性高;
● 交流负载采用双向可控硅移相调节输出、调节范围宽;
● 外接500KΩ 电位器或4-20mA 即可实现输出电压调节，使用简单化;
● 螺丝固定安装，标准模数化尺寸，配有安全保护罩;
产品应用：
◆工业设备温度控制；
◆阻性加热元件控制；
◆白炽灯调光控制；
◆传送带速度控制；
◆小型交流串激电机调速；
◆以及其它自动化功率调节场合；
不适用场合:
◆交流电机控制；
◆变压器的原边调节控制；
◆需要完整正弦波输入的应用；
◆需要过零输出控制的应用；
◆不能承受由调相波形引起射频
干扰的场合, 容性负载, 以及整流电路的调节控制； |

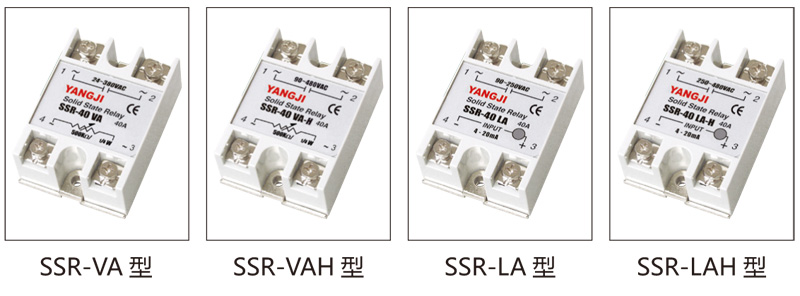

| 产品型号 |
SSR-10VA SSR-50VA
SSR-25VA SSR-60VA
SSR-40VA SSR-75VA |
SSR-10VAH SSR-50VAH
SSR-25VAH SSR-60VAH
SSR-40VAH SSR-75VAH |
SSR-10LA SSR-50LA
SSR-25LA SSR-60LA
SSR-40LA SSR-75LA |
SSR-10LAH
SSR-50LAH
SSR-25LAH
SSR-60LAH
SSR-40LAH
SSR-75LAH |
| 负载电压 |
24-380VAC( 基本型） |
90-480VAC( 高压型） |
90-250VAC( 基本型） |
250-480VAC( 高压型） |
| 负载电流 |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
| 控制电压 |
外接500KΩ 电位器 |
外接500KΩ 电位器 |
连续PID信号 |
连续PID信号 |
| 控制电流 |
/ |
/ |
4-20mA |
4-20mA |
| 通态降压 |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
| 通态漏电流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 开关时间 |
/ |
/ |
/ |
/ |
| 隔离电压 |
输入- 输出强弱电不隔离 |
输入- 输出强弱电不隔离 |
≥2500V |
≥2500V |
| 绝缘电压 |
≥2000V |
≥2000V |
≥2000V |
≥2000V |
| 动作状态指示 |
LED |
LED |
LED |
LED |
| 工作环境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
62×45×23.5(mm) |
62×45×23.5(mm) |
62×45×23.5(mm) |
62×45×23.5(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
130g |
130g |
130g |
130g |

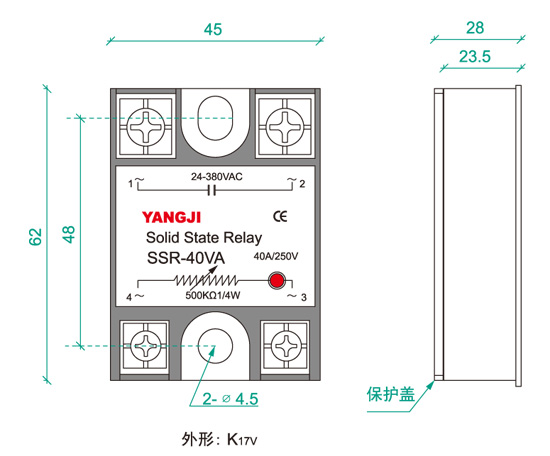

外形尺寸
安置方式(mm) |
 |

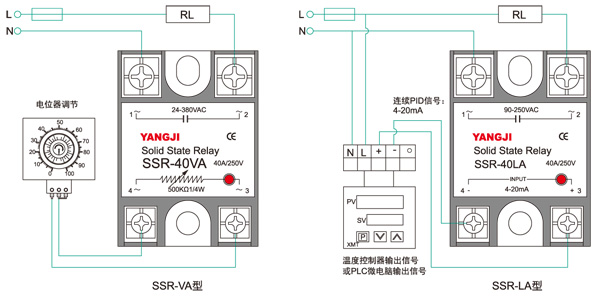

| 接线图 |
 |
| 代号 |
K17V |
