| 产品特性和应用 |
产品特性：
●体积小，防水，防震动，无噪音无触点引弧;
● 光电隔离，耐压高，寿命长，抗干扰强，可靠性高;
● 交流负载采用双向可控硅输出，零电流开启，零电流关断;
● 极低的导通电阻，标准模数化尺寸，配有安全保护盖;
● 输入信号与TTO 和COMS 数字逻辑电路兼容;
产品应用：
广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，三相电动机，白炽灯，娱乐设施, 加热控温设备等自动化控制领域。
特别适用于防腐，潮湿，防尘，防爆等恶劣频繁开关的场合。 |

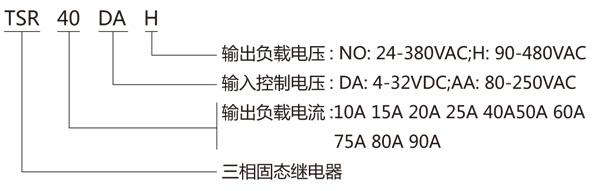

| 型号注释 |
 |

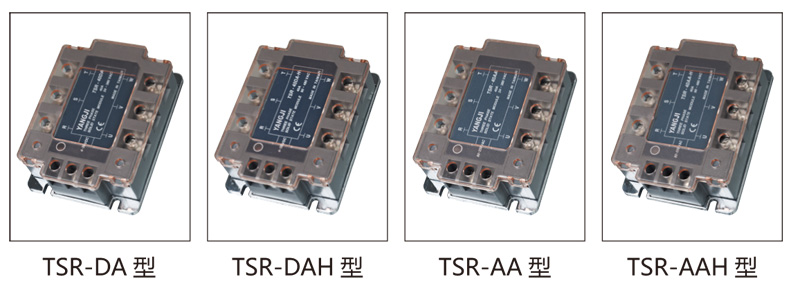

| 产品型号 |
TSR-10DA TSR-50DA
TSR-15DA TSR-60DA
TSR-20DA TSR-75DA
TSR-25DA TSR-80DA
TSR-40DA TSR-90DA |
TSR-10DAH TSR-50DAH
TSR-15DAH TSR-60DAH
TSR-20DAH TSR-75DAH
TSR-25DAH TSR-80DAH
TSR-40DAH TSR-90DAH |
TSR-10AA TSR-50AA
TSR-15AA TSR-60AA
TSR-20AA TSR-75AA
TSR-25AA TSR-80AA
TSR-40AA TSR-90AA |
TSR-10AAH
TSR-50AAH
TSR-15AAH
TSR-60AAH
TSR-20AAH
TSR-75AAH
TSR-25AAH
TSR-80AAH
TSR-40AAH
TSR-90AAH |
| 负载电压 |
24-380VAC( 基本型） |
90-480VAC( 高压型） |
24-380VAC( 基本型） |
90-480VAC( 高压型） |
| 负载电流 |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
| 控制电压 |
4-32VDC |
4-32VDC |
80-250VAC |
80-250VAC |
| 控制电流 |
6-25mA |
6-25mA |
12mA |
12mA |
| 通态降压 |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
| 通态漏电流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 开关时间 |
10ms |
10ms |
10ms |
10ms |
| 隔离电压 |
≥2500V |
≥2500V |
≥2500V |
≥2500V |
| 绝缘电压 |
≥2000V |
≥2000V |
≥2000V |
≥2000V |
| 动作状态指示 |
LED |
LED |
LED |
LED |
| 工作环境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
100×76×33(mm) |
100×76×33(mm) |
100×76×33(mm) |
100×76×33(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
450g |
450g |
450g |
450g |

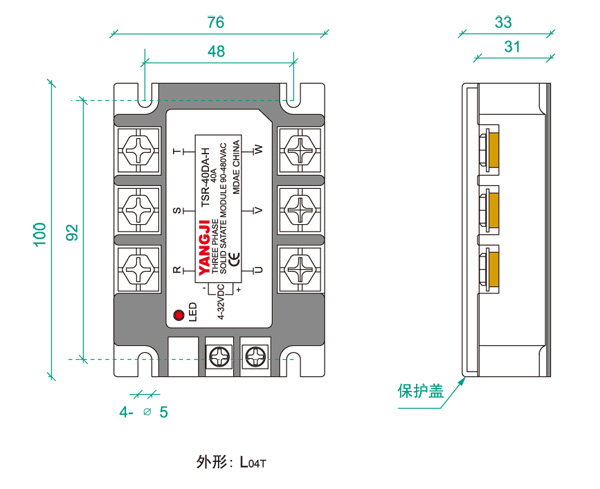

外形尺寸
安置尺寸(mm) |
 |

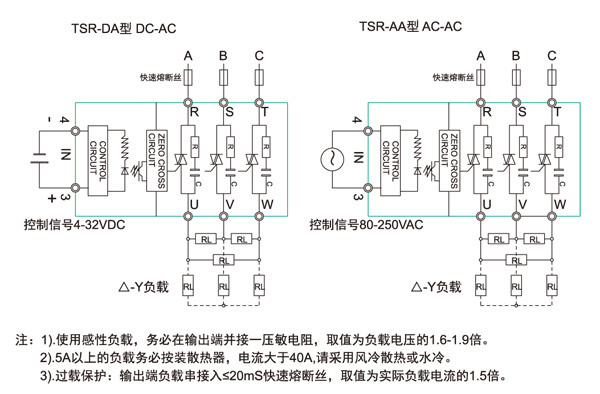

| 接线图 |
 |
| 代号 |
L04T |
