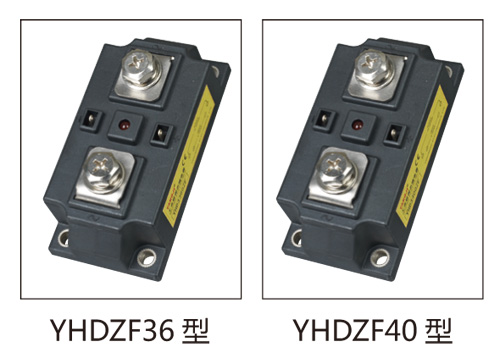

工业级模块/功率控制器系列 >> 工业级固态继电器 YHDZF36/YHDZF40

产品特性和应用 产品特性:
● 体积小,防水,防震动,无噪音无触点引弧;
● 光电隔离,耐压高,寿命长,抗干扰强,可靠性高;
● 采用单向可控硅反并联组成, 具有较高dv/dt 和di/dt 承受能力;
● 真空+ 充氢保护焊接技术, 标准模数化尺寸;
● 输入信号与TT0 和COMS 数字逻辑电路兼容;
● 。

产品应用:
广泛应用在石油化工仪器设备,食品机械,包装机械,纺织机械,数控机床,塑料机械,健身器材,交流电动机,白炽灯,水泥,煤矿,医疗,娱乐设施, 加热控温设备等自动化控制领域。

特别适用于防腐,潮湿,防尘,防爆等恶劣频繁开关的场合。
产品型号 YHD3360ZF
YHD3400ZF
YHD3500ZF
YHD6360ZF
YHD6400ZF
YHD6500ZF
YHD3360PF
YHD3400PF
YHD3500PF
YHA3360ZF
YHA3400ZF
YHA3500ZF
负载电压 3:75-440VAC 6:75-660VAC 3:75-440VAC 6:75-660VAC
负载电流 360A 400A 500A 360A 400A 500A 360A 400A 500A 360A 400A 500A
控制电压 3-32VDC 3-32VDC 4-8VDC( 随机型) 90-250VAC
控制电流 5-25mA 5-25mA ≥ 10mA 12mA
通态降压 ≤ 1.5V ≤ 1.5V ≤ 1.5V ≤ 1.5V
通态漏电流 ≤ 2mA ≤ 2mA ≤ 2mA ≤ 2mA
开关时间 10ms 10ms 10ms 10ms
隔离电压 ≥2500V ≥2500V ≥2500V ≥2500V
绝缘电压 ≥2000V ≥2000V ≥2000V ≥2000V
动作状态指示 LED LED LED LED
工作环境 -40-80℃ -40-80℃ -40-80℃ -40-80℃
外形尺寸 108×53×48(mm) 108×53×48(mm) 108×53×48(mm) 108×53×48(mm)
安置方式 螺栓固定 M5 螺栓固定 M5 螺栓固定 M5 螺栓固定 M5
重量 500g 500g 500g 500g

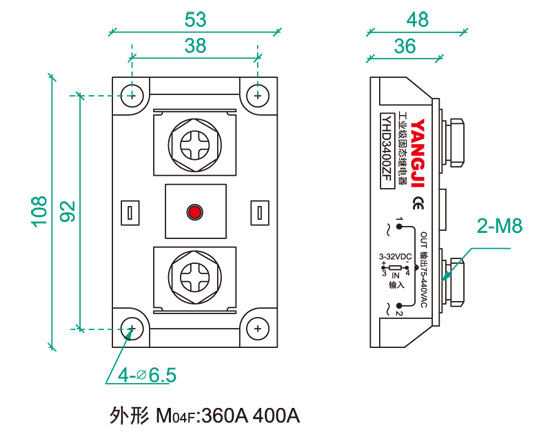

外形尺寸
安置方式(mm)

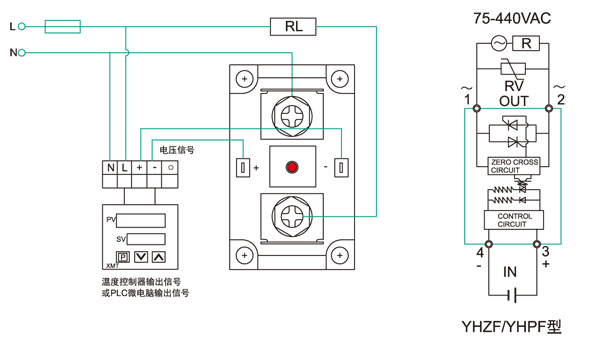

接线图
代号 M04F
