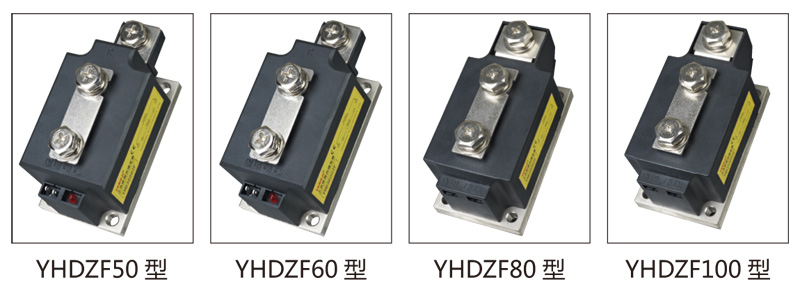

>> 工业级固态继电器 YHDZF50/60/80/100
产品特性和应用
产品特性：
● 体积小，防水，防震动，无噪音无触点引弧;
● 光电隔离，耐压高，寿命长，抗干扰强，可靠性高;
● 采用单向可控硅反并联组成, 具有较高dv/dt 和di/dt 承受能力;
● 真空+ 充氢保护焊接技术, 标准模数化尺寸;
● 输入信号与TT0 和COMS 数字逻辑电路兼容;
● 。
产品应用：
广泛应用在石油化工仪器设备，食品机械，包装机械，纺织机械，数控机床，塑料机械，健身器材，交流电动机，白炽灯，水泥，煤矿，医疗，娱乐设施, 加热控温设备等自动化控制领域。
特别适用于防腐，潮湿，防尘，防爆等恶劣频繁开关的场合。
产品型号
YHD3360ZF
YHD3400ZF
YHD3500ZF
YHD6360ZF
YHD6400ZF
YHD6500ZF
YHD3360PF
YHD3400PF
YHD3500PF
YHA3360ZF
YHA3400ZF
YHA3500ZF
负载电压
3:75-440VAC
6:75-660VAC
3:75-440VAC
6:75-660VAC
负载电流
360A 400A 500A
360A 400A 500A
360A 400A 500A
360A 400A 500A
控制电压
3-32VDC
3-32VDC
4-8VDC( 随机型）
90-250VAC
控制电流
5-25mA
5-25mA
≥ 10mA
12mA
通态降压
≤ 1.5V
≤ 1.5V
≤ 1.5V
≤ 1.5V
通态漏电流
≤ 2mA
≤ 2mA
≤ 2mA
≤ 2mA
开关时间
10ms
10ms
10ms
10ms
隔离电压
≥2500V
≥2500V
≥2500V
≥2500V
绝缘电压
≥2000V
≥2000V
≥2000V
≥2000V
动作状态指示
LED
LED
LED
LED
工作环境
-40-80℃
-40-80℃
-40-80℃
-40-80℃
外形尺寸
108×53×48(mm)
108×53×48(mm)
108×53×48(mm)
108×53×48(mm)
安置方式
螺栓固定 M5
螺栓固定 M5
螺栓固定 M5
螺栓固定 M5
重量
500g
500g
500g
500g

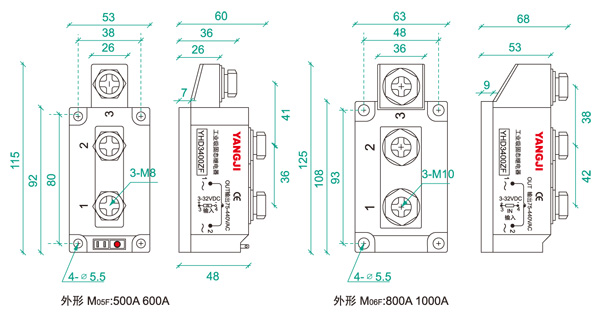

外形尺寸
安置方式(mm)
接线图
代号
M04F
