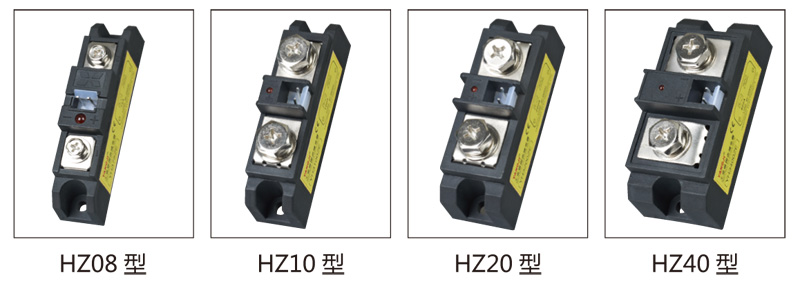

工业级模块/功率控制器系列 >> 工业级( 希曼顿型)固态继电器 HZ08/HZ10/HZ20/HZ40

产品特性和应用 产品特性:
● 体积小,防水,防震动,无噪音无触点引弧;
● 光电隔离,耐压高,寿命长,抗干扰强,可靠性;
● 采用单向可控硅反并联组成, 具有较高dv/dt 和di/dt 承受能力;
● 真空+ 充氢保护焊接技术, 标准模数化尺寸;
● 输入信号与TT0 和COMS 数字逻辑电路兼容;
● ;

产品应用:
广泛应用在石油化工仪器设备,食品机械,包装机械,纺织机械,数控机床,塑料机械,健身器材,交流电动机,白炽灯,水泥,煤矿,医疗,娱乐设施, 加热控温设备等自动化控制领域;

特别适用于防腐,潮湿,防尘,防爆等恶劣频繁开关的场合;
产品型号 YH375ZE
YH380ZE
YH375ZP
YH380ZP
YH3100ZE
YH3120ZE
YH3125ZE
YH3150ZE
YH3100ZP
YH3120ZP
YH3125ZP
YH3150ZP
YH3200ZE
YH3250ZE
YH3300ZE
YH3340ZE
YH3200ZP
YH3250ZP
YH3300ZP
YH3340ZP
YH3400ZE
YH3450ZE
YH3400ZP
YH3450ZP
负载电压 40-440VAC 40-440VAC 40-440VAC 40-440VAC 40-440VAC 40-440VAC 40-440VAC 40-440VAC
负载电流 75A 80A 75A 80A 100A 120A 125A 150A 100A 120A 125A 150A 200A 250A 300A 340A 200A 250A 300A 340A 400A 450A 400A 450A
控制电压 5-24VDC 4-8VDC 5-24VDC 4-8VDC 5-24VDC 4-8VDC 5-24VDC 4-8VDC
控制电流 5-25mA ≥ 10mA 5-25mA ≥ 10mA 5-25mA ≥ 10mA 5-25mA ≥ 10mA
通态降压 ≤ 1.5V ≤ 1.5V ≤ 1.5V ≤ 1.5V ≤ 1.5V ≤ 1.5V ≤ 1.5V ≤ 1.5V
通态漏电流 ≤ 2mA ≤ 2mA ≤ 2mA ≤ 2mA ≤ 2mA ≤ 2mA ≤ 2mA ≤ 2mA
开关时间 10ms 10ms 10ms 10ms 10ms 10ms 10ms 10ms
隔离电压 ≥ 2500V ≥ 2500V ≥ 2500V ≥ 2500V ≥ 2500V ≥ 2500V ≥ 2500V ≥ 2500V
绝缘电压 ≥ 2000V ≥ 2000V ≥ 2000V ≥ 2000V ≥ 2000V ≥ 2000V ≥ 2000V ≥ 2000V
动作状态指示 LED LED LED LED LED LED LED LED
工作环境 -40-80℃ -40-80℃ -40-80℃ -40-80℃ -40-80℃ -40-80℃ -40-80℃ -40-80℃
外形尺寸 94×21×38(mm) 94×21×38(mm) 94×24×45(mm) 94×24×45(mm) 94×30×45(mm) 94×30×45(mm) 94×40×45(mm) 94×40×45(mm)
安置方式 螺栓固定 M5 螺栓固定 M5 螺栓固定 M5 螺栓固定 M5 螺栓固定 M5 螺栓固定 M5 螺栓固定 M5 螺栓固定 M5
重量 120g 120g 168g 168g 230g 230g 500g 500g

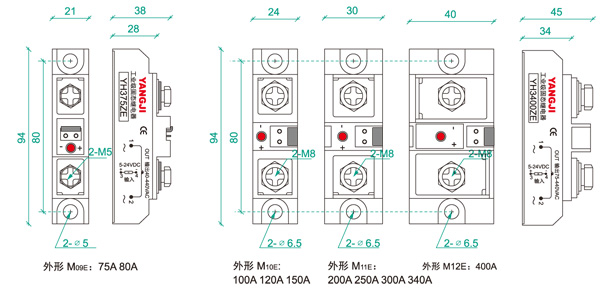

外形尺寸
安置方式(mm)

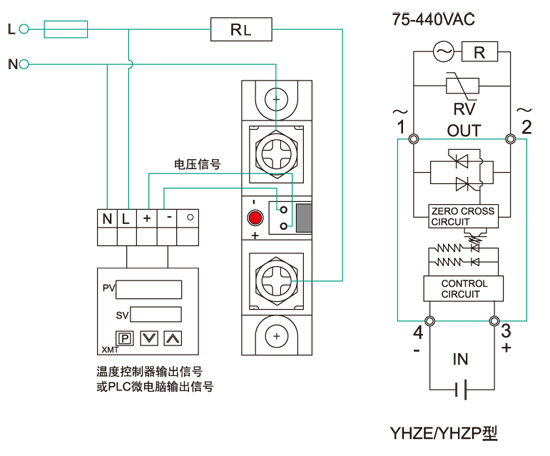

接线图
代号 M10E
