| 产品特性和应用 |
产品特性：
● 体积小，防水，防震动，
● 无噪音无触点引弧;
● 光电隔离，耐压高，寿命长，抗干扰强，可靠性高;
● 模块内部采用单向晶闸管，整流管组成输出;
● 极低的导通电阻，标准模数化尺寸，配有安全保护盖;
● 输入信号与TT0 和COMS 数字逻辑电路兼容;
产品应用：
广泛应用于电解,电镀，电磁振荡，电磁吸铁，直流电源，直流电机，加热控温设备等自动化控制领域进行无触点开关控制。
特别适用于防腐，潮湿，防尘，防爆等恶劣频繁开关的场合；
|

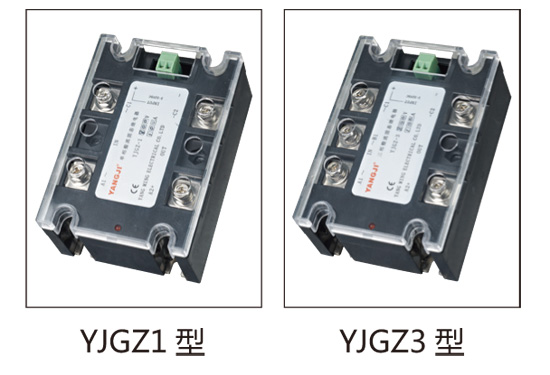

| 产品型号 |
YJGZ-1D2230A YJGZ-1D22150A
YJGZ-1D2260A YJGZ-1D22200A
YJGZ-1D22100A YJGZ-1D22300A |
YJGZ-3D3830A YJGZ-3D38150A
YJGZ-3D3860A YJGZ-3D38200A
YJGZ-3D38100A YJGZ-3D38300A |
| 负载电压 |
单相负载(IN:220VAC-OUT:200VDC) |
三相负载(IN:380VAC-OUT:510VDC) |
| 负载电流 |
30A 60A 100A 150A 200A 300A |
30A 60A 100A 150A 200A 300A |
| 控制电压 |
3-32VDC |
3-32VDC |
| 控制电流 |
10-68mA |
10-68mA |
| 通态降压 |
≤ 2.5V |
≤ 2.5V |
| 通态漏电流 |
≤ 2mA |
≤ 2mA |
| 开关时间 |
10ms |
10ms |
| 隔离电压 |
≥ 2500V |
≥ 2500V |
| 绝缘电压 |
≥2000V |
≥2000V |
| 动作状态指示 |
LED LED |
LED LED |
| 工作环境 |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
105×74×45(mm) |
105×74×45(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
400g |
400g |

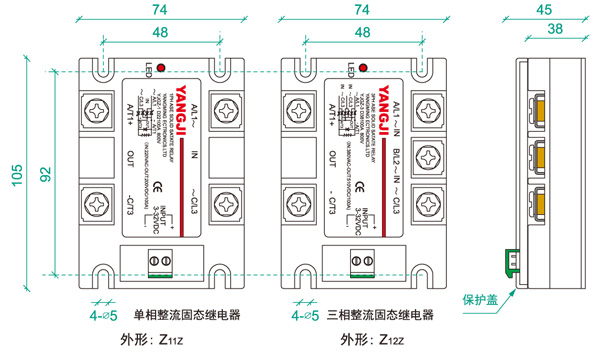

外形尺寸
安置方式(mm) |
 |

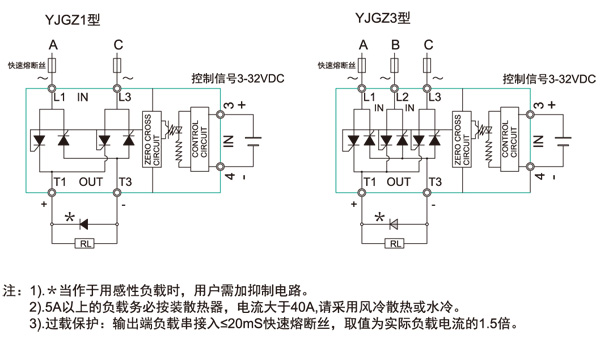

| 接线图 |
 |
| 代号 |
Z11Z |
