| 产品特性和应用 |
产品特性：
● 体积小，防水，防震动，无噪音无触点引弧;
● 光电隔离，耐压高，寿命长，抗干扰强，可靠性高;
● 采用单向可控硅反并联组成, 过零输出;
● 真空+ 充氢保护焊接技术，标准模数化尺寸;
● 输入信号有直流信号控制与交流信号控制二种方式可选;
● 。
产品应用：
广泛应用在食品机械，包装机械，纺织机械，数控机床，塑料机械，行车电机等三相交流电动机的正反转控制。 |

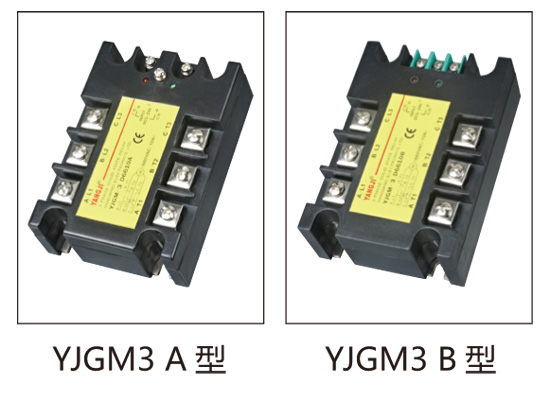

| 产品型号 |
D4810A D4850A
D4815A D4860A
D4825A D4880A
D4830A D48100A
D4840A D48120A |
D6610A D6650A
D6615A D6660A
D6625A D6680A
D6630A D66100A
D6640A D66120A |
A4810A A4850A
A4815A A4860A
A4825A A4880A
A4830A A48100A
A4840A A48120A |
A6610A A6650A
A6615A A6660A
A6625A A6680A
A6630A A66100A
A6640A A66120A |
| 负载电压 |
48( 三控型）480VAC |
66( 二控型）660VAC |
48( 三控型）480VAC |
66( 二控型）660VAC |
| 负载电流 |
10A 15A 25A 30A 40A 50A 60A 80A 100A 120A |
10A 15A 25A 30A 40A 50A 60A 80A 100A 120A |
10A 15A 25A 30A 40A 50A 60A 80A 100A 120A |
10A 15A 25A 30A 40A 50A 60A 80A 100A 120A |
| 控制电压 |
5-24VDC |
5-24VDC |
90-250VAC 或5-24VAC( 需要订货说明) |
90-250VAC 或5-24VAC( 需要订货说明) |
| 控制电流 |
10-68mA |
10-68mA |
12mA |
12mA |
| 通态降压 |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
| 通态漏电流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 开关时间 |
10ms |
10ms |
10ms |
10ms |
| 隔离电压 |
≥2500V |
≥2500V |
≥2500V |
≥2500V |
| 绝缘电压 |
≥2000V |
≥2000V |
≥2000V |
≥2000V |
| 动作状态指示 |
双 LED （红，绿） |
双 LED （红，绿） |
双 LED （红，绿） |
双 LED （红，绿） |
| 工作环境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
105×74×38(mm) |
105×74×38(mm) |
105×74×38(mm) |
105×74×38(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
500g |
500g |
500g |
500g |
外形尺寸
安置方式(mm) |
 |
| 接线图 |
 |
| 代号 |
L05A |
