| 产品特性和应用 |
产品特性：
● 体积小，防水，防震动，无噪音无触点引弧;
● 光电隔离，耐压高，寿命长，抗干扰强，可靠性高;
● 直流负载采用功率氧化物场效应管输出(MOSFET);
● 输入信号与TT0 和COMS 数字逻辑电路兼容;
● 。
产品应用：
广泛应用在化工仪器设备，食品机械，健身器材，小型直流电动机，各种电磁阀，加热控温设备等自动化控制领域。
2G: 输入给一定控制信号，输出二路负载同时由常开状态变为常闭工作状态。
2H: 输出负载有一路状态切换成另外一路工作状态。
特别适用于需要双路同时控制直流负载的开关场合。 |
| 产品型号 |
YHD1110D2G YHD2210D2G
YHD1115D2G YHD2215D2G
YHD1120D2G YHD2220D2G
YHD1125D2G YHD2225D2G
YHD1140D2G YHD2240D2G |
YHD1110D2H YHD2210D2H
YHD1115D2H YHD2215D2H
YHD1120D2H YHD2220D2H
YHD1125D2H YHD2225D2H
YHD1140D2H YHD2240D2H |
| 负载电压 |
5-110VDC/5-220VDC( 二组常开型） |
5-110VDC/5-220VDC( 二组常开型） |
| 负载电流 |
10A 15A 20A 25A 30A 40A |
10A 15A 20A 25A 30A 40A |
| 控制电压 |
2G:( 双路同时控制信号输入)5-24VDC |
2H：( 单路独立控制信号输入)5-24VDC |
| 控制电流 |
5-68mA |
5-68mA |
| 通态降压 |
≤ 1.5V |
≤ 1.5V |
| 通态漏电流 |
≤ 2mA |
≤ 2mA |
| 开关时间 |
10ms |
10ms |
| 隔离电压 |
≥1500V |
≥1500V |
| 绝缘电压 |
≥1500V |
≥1500V |
| 动作状态指示 |
LED |
LED |
| 工作环境 |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
58×45×35(mm) |
58×45×35(mm)) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
130g |
130g |

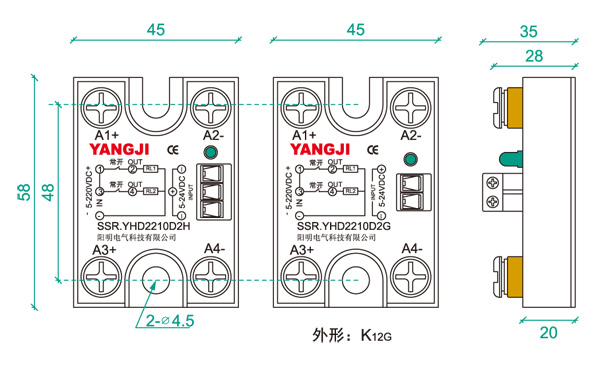

外形尺寸
安置方式(mm) |
 |

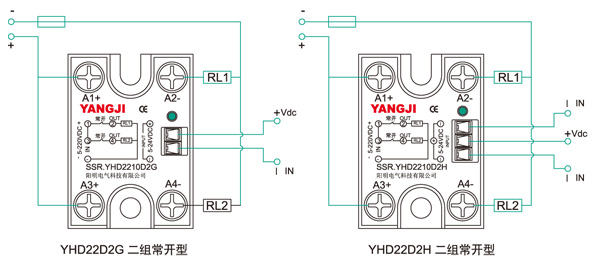

| 接线图 |
 |
| 代号 |
K12G |
